Pokrivanje krova

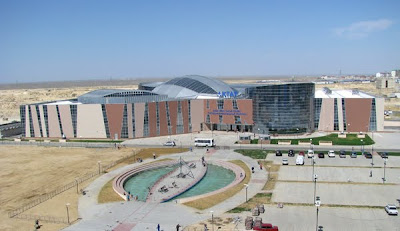

Sportski kompleks u Kazahstanu

Objekat se sastoji od pet povezanih elemenata, od toga su tri sa ogromnim kupolastim krovnim ravnima. Kupole su sa dosta staklenih traka u krovu kroz koje prodire velika količina svetlosti. Tako se obezbeđuje dnevna svetlost u velikoj dvorani, u kojoj je klizalište. U drugim salama su trgovinski centar, bioskopska sala, restorani, sale za razne sportove.

Elipsasti krov je jedan ogroman zasvedeni luk. Prečnik kupole je 80 metara. Montaža zasvedenog krova je vrlo komplikovana, za čeličnu konstrukciju montiraju se plafonski limovi zalučeni preko kojih se stavlja termička izolacija, podkonstrukcija i preko toga mašinski obrađeni lim. Velike krovne ravni imaju pomeranja zbog termičkih uticaja tako da smo napravili određene zglobne veze zbog dilatacije, da taj krov može kontrolisano da se kreće, a da ne dođe do prokišnjavanja ili do trajnih deformacija.

Ukupna površina krova nad čitavim objektom je oko 16000 m2. Oko 8000 m2 je zalučeni krov a ostalo su dvovodni krovovi pokriveni panelima. Panel se sastoji od dva lima između kojih je presovana kamena ili mineralna vuna, Kingspan panel. Na ovom objektu smo koristili panel debljine 25 cm što omogućuje izuzetno dobru zaštitu kako od visokih tako i do niskih temperatura. Postavljali smo opšivke oko svih otvora na krovu i oko staklenih površina.

Posao je završen za 4 meseca oko 90% onda je ostala jedna naša ekipa da sačeka druge učesnike da završe još neke prodore naobjektu da bi mogli da se opšiju.

Osvetljenje objekata dnevnom svetlošću






Staklene panele na ovom objektu je radio Nisal iz Niša. Firma koja je specijalizovana za staklene fasade i staklene elemente krova. To su elementi od stakla koji imaju određene ramove preko kojih se montiraju na primarnu nosivu čeličnu konstrukciju. To je specijalna vrsta stakla, termopan višeslojna stakla.

Na samom krovu su se postavljali paneli.

Ceo objekat ima 16000m2.

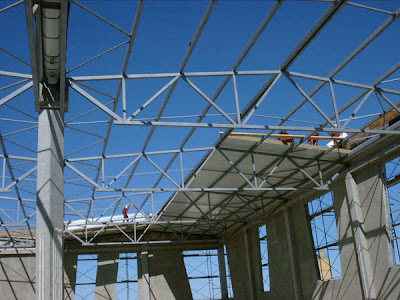

Paneli se postavljaju na čeličnu konstrukciju. Debeli su 25 cm. To je vrlo sigurno i otporno na vetar. Na krovu Ima i stojećeg falca i rebrastog lima.

Srednja hala je u vidu beizbol lopte. 75m je dugačka, široka je 60m, ogromna, a visina je 27m. Rebrasti lim je dole, prvi sloj, pa je onda dolazila drvena konstrukcija, pa staklena vuna, pa daščanje, pa preko daske smo postavili lim sa stojećim falcom. Ravni krovovi su pokrivani panelima. Hala je dugačklka 120m a široka 70m.

Grad se zive Aktau, na Kaspijskom moru, u Kazahstanu.

Elipsasti krov











Mi smo pokrivali sportski objekat u Igalu koji se nalazi prekoputa instituta Simo Milošević. Krov je u obliku elipse, vrlo interesantan. Zalučen je i jedini materijal sa kojim može da se pokrije je lim. Primenili smo sistem Riverclack. To je najnovija generacija krovnih pokrivača koji podnosi ekstremne uslove. U tom predelu su česte padavine, praćene su olujnim vetrovima.

U jednom delu krova ne postoji praktično nikakav pad, a prelazi polako u deo krova gde postoji pad od 0,3 do 0,5%. Mi smo uspeli da sa ovim pokrivačem pokrijemo objekat i da on besprekorno funkcioniše.

Riverclack je pokrivač sa najkvalitetnijim osobinama. Kod krovova sa jako malim nagibom dolazi do potapanja spojeva i tu može doći do prodora vode u objekat, međutim riverclack sistem je koncipiran tako da spojevi krovnih traka na nagibu od 0,3% što je izuzetno mali nagib, ne propuštaju to jest obezbeđuju sigurnu zaštitu od prodora vode do 80 cm vodenog stuba (potapanja vode). Znači da na krovu možete imati bazen dubine 8o cm a da voda ne probije u krov.

Zato je Riverclack za sada najsigurniji krov proizveden u svetu. Sa ovakvim materijalom pokriven je aerodrom u Rimu, Istambulu, Ankari, puno sportskih dvorana.

Limeni krovovi


Garancija za krov

Najveći stepen garancije Trnići Invest daje ako radi kompletan krov od projektovanja do izvođenja.

Na čeličnu konstrukciju montiramo sve od plafonskog lima do završnog krovnog pokrivača.

Vršimo oblikovanje lima za naše potrebe. Imamo mašine koje prave lučne krovove (falcuju lim). U skladu sa zahtevom projektanta formiramo traženi radijus na limu i postavljamo krov.


Krovni pokrivači






Limeni krovni pokrivači su vrlo fleksibilni i napravili su pravu revoluciju u građevinarstvu. Mogu se oblikovati i pratiti sve arhitekt onske zahteve. Crepom se ne može pokriti loptasta površina. Problem je na raznoraznim delovima krova koji imaju lomove. Kod pokrivanja krova crepom se rade limene opšivke, a čim postoje dva materijala u konstrukciji oni imaju različite kojeficijente širenja tako da takav spoj može da pukne i da dođe do prokišnjavanja. Lim može da se pravi i kao crepni komadni element.

Krovni lim može biti:

  • crepna profilacija lima
  • šiferi
  • falcovani krovovi
  • formiranje raznih senviša sa termičkim uloškom

Aluminijumski lim je vrlo pogodan za oblikovanje uz određena fabrička poboljšanja hemijske strukture i termičke obrade, a pored ostalog je vrlo lagan. Otpornost aluminijuma prema koroziji je velika. Uz određena bojenja pokazao se kao vrlo praktičan materijal za krov. Trenutno u svetu se najviše koristi aluminijumski lim kao krovni pokrivač jer je najefektniji i najrentabilniji.

Od svih krovnih pokrivača oko dve trećine se koristi aluminijumski lim. Titan cink se takođe vrlo lepo obrađuje, izuzetno je otporan na sve uticaje i vrlo postojan, zatim se koristi bakarni lim koji je takođe postojan ali je skuplji.

Profilisani lim za krov




Velik je spekar profila lima, od običnih trapeznih profilacija koji su našli najčešću namenu u pokrivanju industrijskih objekata, do oblika profilacije kao sinusoida.

Mi dobijamo lim u obliku poluproizvoda, u obliku trake ili ploče. Lom može biti fabrički bojen ili nebojen. Prema zahtevima projekta radimo montažne detalje i našim mašinama radimo segmente od kojih se kasnije formira krov. Početni segment svakog krova je oluk ili korito odakle se na gore formira svaki krovna površina.

Objekti većeg društvenog značaja kao što su muzeji, biblioteke, bolnice zahtevaju i krovni pokrivač koji je trajniji, a to su bakrani lim, inox, titan - cink i alminijumski lim.

Objekti kao što su tržni centri, radionice su objekti koji treba malo da koštaju, da se brzo sagrade prave se od materijala koji su jeftiniji, a to su čelični limovi sa određenom zaštitom, plastificiranjem. Projektant krova definiše svaki segment krova sa svim elementima koji su bitni za njegovo funkcionisanje.

Izolacija fasade




Limene fasade

Lim se koristi kako za pokrivanje krova tako i za fasadne obloge: kao čelični plastificirani lim, lim od inoksa. Limovi za fasadu imaju velik spektar boja i obezbeđeni su svi efekti koje kreira arhitekta u određenom objektu. Sve više se mogu videti razne razigrane boje fasada.

Fasade se uglavnom prave od «sendviča» to je obostrana obloga, lim je sa unutrašnje i spoljne strane. Unutra je mineralna vuna ili poliuretan. Vrlo je raznolika i velika zaštita od atmosferskih uticaja.

Omogućena je dobra termo izolacija zgrade. Suvi je postupak montaže, nema malterisanja pa da čekate da se osuši, samo se šrafljenjem pričvrsti panel za konstrukciju. Samim tim je završena i zaštita od spoljnih uticaja i iznutra je dizajniran objekat. Pravi se ili čelična primarana konstrukcija ili betonska konstrukcija. Kad uđete na primer u Maksi samoposlugu možete videti takve zidove.

Paneli za fasadu su finalno obrađeni objekti i kad se pričvrsti praktično se dobija gotov zid, tako da je to najbrža gradnja. Vrlo je jednostavan za demontažu objeta, npr. formira se fabrika u Beogradu, ako posao nije profitabilan vi možete da demontirate brzo i da prenesete elemente do Budimpešte na primer.
