12.8.08

Viši standardi gradnje









Stambene zgrade u ulici Dimitrija Tucovića i Vojvode Salatija. Objekti za stanovanje sa višim nivoom, sve je rađeno po višim standardima. Investitor je hteo da iskoristi što više stambenog prostora. Krov je rađen od aluminijumskog lima. Kompletna struktura objekta je dobra: provetravanje krova, termo izolacija. Varijanta izrade duplo stojeći falc, mašinska obrada, lim debljine 0.8 mm preciznog hemijskog sastava i mehaničkim osobinama.

Liberta kasete za krov i fasadu














Fasada i krov na ovom objektu su kompletno urađeni od profilisanog lima. Fasada je sa liberta pločama i limom. Liberta kaseta je rađena od čeličnog bojenog plastificiranog lima, garancija na boju je 20 godina i boje mogu da se poručuju po ralu, po ton karti. Veličina kasete može da bude različita u zavisnosti od uslova i zahteva investitora. U zavisnosti od samih otvora i od veličine objekta. Veličinom kasete se proporcijalno povećava i debljina lima. Debljina lima liberta kasete je od 1,2 mm pa naviše. Kako se povećava veličina kasete povećava se i debljina lima. Objekat Kvadra grafik u Tošinom bunaru 23 je rađen u ovom materijalu kao i hotel Izvor u Aranđelovcu.

Liberta kasete se postavljaju na podkonstrukciju. Cena je niska, konkurentna na tržištu. Liberata kasete proizvodi firma Rukki iz Finske. Link sa tehničkim podacima

Da bi se stavila termo izolacija pravi se sekundarna konstrukcija. Visina Z lima je 15 cm, 12 cm je debljina vune, za provetravanje je ostavljeno 3 cm slobodnog prostora. Folija se stavlja po donjem limu pre vune. Ventilaciona kućica za provetravanje je na slemenu.

10.8.08

Profilisani čelični plastificirani T lim








Na ovoj zgradi je postavljen trapezni lim. Arhitekta je tražio da bude krov žućkaste boje. To je jednostavniji krov, niske cene. Nastojali smo da kvalitetno uradimo opšivku limenih elemenata. To je zamena za pokrivku od crepa. Opredelenje za ovakav krov je bilo zato što je lagan. I opšivke i lim su od istog materijala, nema mešanja materijala. Inoksni šrafovi se stavljaju na opšivke zaptivnih traka. Opšivke se rade od istog materijala kao što je rađen i profilisani lim, da se spreče elektrolitički procesi razaranja materijala.

Crep je inače sad sve lošijeg kvaliteta. Malo ćete naći nekog izvođača koji će vam garantovati trajnost. Zgrada se nalazi kod okretnice autobusa 75 na Bežanijskoj kosi, Beograd.

Poslovna zgrada u staklu


Na ovoj zgradi smo radili vrlo interesantan krov. Od aluminijumskog lima je, duplo stojeći falc na daščanoj podlozi. Urađene su veze između alu-limenog krova i delova fasade od alucobonda, Prednji deo fasade je od stakla. Objekat je specifičan zbog izlomljenosti krovne ravni. Zgrada se nalazi u bulevaru Zorana Đinđića na uglu Studentske ulice, Novi Beograd.

8.8.08

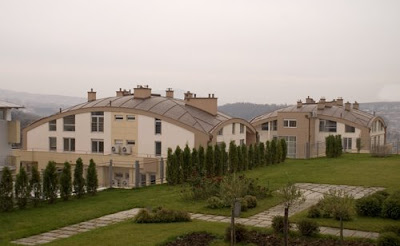

Lučni bakarni krov






Objekat u ulici Baje Pivljanina u Beogradu. Stambeni objekat višeg nivoa kvaliteta gradnje, pokriven bakarnim limom. Krov je sa vitoperenjem u x i y osi. Na obe strane može da se se vitoperi . Sama forma je zapravo bačvasta krovna ravan. Krov je kompleksan, na sredini je drvena grebenjača, uložak od drveta. Površinu smo podelili na dva simernična dela. Levu i desnu stranu smo pokrivali bakarnim trakama, limenim režnjevima. Lim i preklopi su smešteni između fugni. Spojevi i preklopi su tako napravljeni da se ne ugrožava osnovna funkcija folije: zaštita od prodora kiše i snega.

Ovo su vrlo kompleksne ravni za pokrivanje krova.Projektanti objekta uglavnom nama kao specijalizovanoj firmi prepuštaju da osmislimo sve detalje krovne konstrukcije. Mala greška u raspodeli slivnih ravi izaziva probleme u samom krovu. Arhitektonski zahtev za ovu zgradu je bio da bude takav krov. Nemoguće je složiti crep na ovakvu formu krova. Plus, treba obezbediti dilatiranje krova. I lepše je ovako. Crepni pokrivači ne trpe deformacije, ne mogu da obezbede ove geometrijske zahteve. Kod ovakvih krovova nema sigurnosti bez detalja koji omogućuju dilataciju.

Bakarni lim se postavlja na krov skupljih objekata, gde je cena kvadrata stana i do 3000 evra. Ovaj krov su investitori rešavali na 5 mesta i došli su kod nas, niko nije znao šta da uradi. Ovo je provetren krov, termički dobro rešen, izdiletiran. Lepo je bilo nacrtati krov kao školjku, ali malo inženjera zna da realizuje ovu ideju arhitekte.

Kvalitet folije za krov


Usled visokih temperatura na krovu dolazi do razmekšavanja folije pod limom, mljackanja. Stvara se otpor kretanju lima koji bi trebao slobodno da se krće usled promene temperature. Postoje folije koje nisu skupe, a otporne su na visoke temperature. Na primer delta fol pvg folija. Ispod limenenih krovnih tabli može da se postavi takozvani izo-lim koji radi Grmeč, najviše liči na kondor 3, ili 4.

Objekat Audi - salon, Autokomerc Beograd









Ovo je zgrada Autokomerca kod beogradskog aerodroma. Tehnologija Riverclack, najnovija tehnologija za pokrivanje krova. Riverclack proizvodi Iscom iz Verone.

Na krovu Audi salona je urađena primarna konstrukcija, raspon oslonca primarnih greda je 6 m. Mi smo premošćavali taj prostor, postavljali nosivi visoko-profilni lim. Konstrukcija tog profila može da nosi veliku dužinu, koristi se za pokrivanje velikih raspona između greda. Preko toga smo postavili termičku izolaciju, pa sekundarnu konstrukciju na koju je postavljena čelična sinusnu profilacija - čelični Ruukki lim. Riverklah je gornji završni pokrivač od legiranog aluminijuma na krovu. Od ovog materijala smo radili i dvorana u Igalu.

7.8.08

Trajnost aluminijuma



Aluminijum je kao materijal u poslednje vreme značajno proširio upotrebu u raznim industrijskim delatnostima. Vrlo je lagan, što je velika prednost. Spada u kategoriju plemenitih metala, vrlo malo korodira u odnosu na čelik i ostale materijale. Jako je postojan, iskustvo je vrlo dobro. Sa odgovarajućom tehnološkom pripremom i kvalitetom boja postiže se trajnost. Bakar je dva do tri puta skuplji od alumuminijuma. Ako se aluminijumski krov pravi pažljivo, po standardima vrlo je trajan. Prilikom montaže krova mi koristimo sve vezne materijale takođe od aluminijuma. Velika je greška ako se aluminijumski lim pričvršćuje čeličnim ekserima koji proizvode elektrolitičku koroziju. Problem se vidi već posle godinu dve. Mi koristimo aluminijumske šrafove, aluminijumske pop nitne.

Mi zahtevamo od proizvođača da izvrši termičku obradu aluminijuma, zbog omekšavanja najčešće. Hemijska struktura se podešava prema nameni gde se taj materijal koristi. Profilisani aluminijumski lim je krut, proizvodi sa mešavinom mangana i ima dobre statičke performanse. Međutim aluminijum koji se koristi za falcovanje mora biti mek sa visokim kojeficijentom savitljivosti, da ne dođe do pucanja pri savijanju. Aluminijum je praktično trajan materijal. Samo se mehaničkim oštećenjima može uništiti. Bojenje aluminijuma povećava trajnost.
Na slici:
Krov objekta Welness centar u ulici Baje Pivljanina Beograd
Izvođač radova krova: Trnići Invest, Beograd
Investitor: Lion Inžinjering, Beograd

Univerzitetsko naselje




Stambeni objekat za univerzitetsko osoblje. Pokrivanje je izvršeno sa aluminijumskim bojenim limom, duplo stojeći falc. Lim preciznog hemijskog sastava i mehaničkih osobina. U čemu je tajna lepote objekta, aluminijumski lim je sam po sebi lep, ako se i arhitektonsko rešenje lepo uklopi, to je to!

6.8.08

Materijal za oluk


Oluci se rade od čeličnog plastificiranog lima, aluminijuma bojenog, bakarnog lima, inoksa. Ako postavite oluk od pocinkovanog lima skidaćete ga za par godina kad ga probije rđa.

Crkva Svetog Luke u Kneza Višeslava


Crkva Svetog Luke je pokrivena olovnim limom, dobar krov ali skup. Nemamo olova u Srbiji uvozi se iz Italije. Ovo je prvi objekat posle rata kod nas koji je rađen u olovu.

Olovo je apsolutno postojan materijal. Svojevremeno su Srbi koristili olovo za pokrivanje crkvi, pa kad se zarati prelivali su ga u topovsku đulad. To je stvarno bilo!

Stambeni objekti u Teodora Drajzera 11



Korišćen je lim: aluminijumski metalik-sive boje RAL 9006. To su stambeni objekti, investitor: Alpina iz Slovenije. Krov sa vrlo komplikovanim krovnim ravnima, sa mnogo otvora. Krov sa milion prodora, antena, dimnjak... Sve to treba obraditi da ne prodire voda, a da se zadrži funkcija otvora. Pored poštovanja svih standarda potrebno je i naše iskustvo da bi se sve uspeštno zatvorilo limom.
